توضیحات
تعداد کانال 1 کانال ورودی سیگنال
پهنای باند 10 مگاهرتز
سرعت نمونه برداری 48MSa/s
ولتاژ ورودی حالت تضعیف 1:1 بیشینه 80Vpp (+40V)
حالت تضعیف 1:10 بیشینه 800Vpp (+400V)
رنج محور افقی 50ns ~ 20s
رنج محور عمودی 10mV/div ~ 10V/div
تریگر Mode : Auto / Normal / Single
Type : Rising Edge & Falling Edge
اندازه گیری اتوماتیک اندازه گیری 8 پارامتر به صورت اتوماتیک
Max, Min, Avg(Vavg), RMS, VPP, Freq, Period, Duty Cycle
امکانات Hold موج درحال نمایش و ذخیره Waveform و انتقال به PC
نقد و بررسی

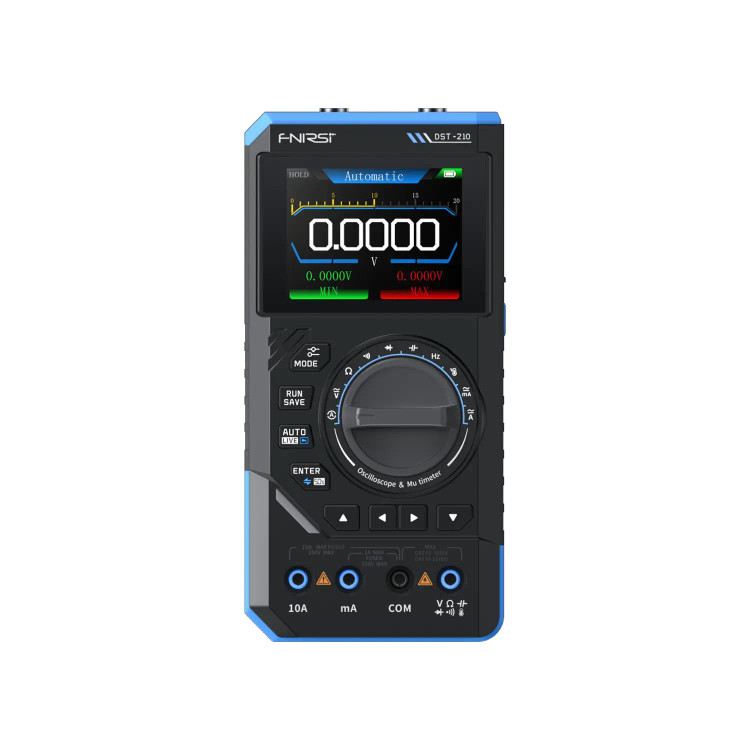

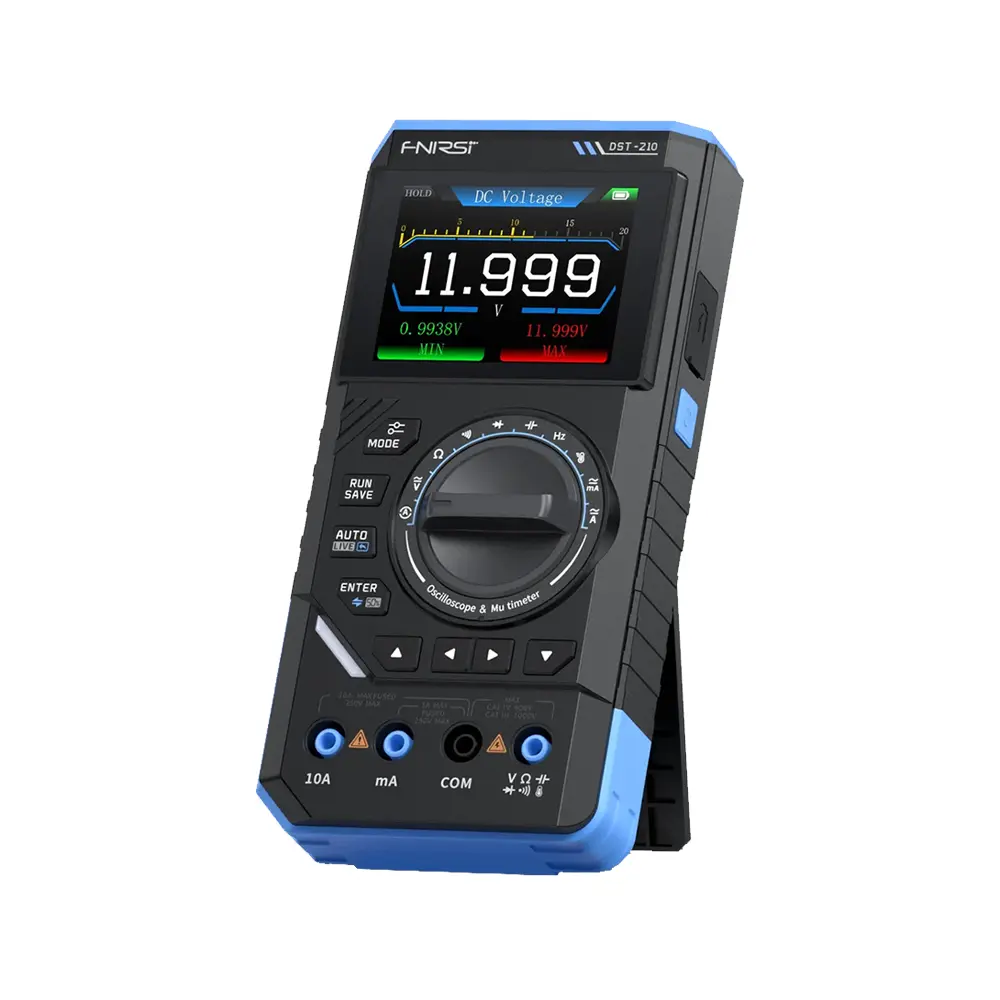

اسیلوسکوپ، فانکشن ژنراتور و مولتی متر دستی FNIRSI مدل DST-210
اسیلوسکوپ های پرتابل (Handheld Oscilloscope) بدلیل داشتن مزیت هایی مانند قابلیت حمل آسان، شارژی بودن و همچنین چند کاره بودنشان، کار را برای تعمیرکاران، مهندسان الکترونیک و طراحان بسیار آسان کرده است.
نوسان نمای FNIRSI مدل DST-210 یک اسکوپ دستی تک کاناله با پهنای باند 10 مگاهرتز میباشد. اسکوپ دستی فینرسی DST-210 با سرعت نمونه برداری 48Msa/s، یکی از بهترین گزینه ها، بهعنوان اسیلوسکوپ 3 کاره قابل حمل به حساب میآید.
این دستگاه علاوه بر اسیلوسکوپ، یک مولتی متر کامل 20,000 کانتی بسیار دقیق و سیگنال ژنراتور 50KHz (تک کاناله) نیز می باشد. مولتیمتر این دستگاه، قابلیت اندازه گیری تمامی پارامترهای الکترونیک مانند ولتاژ، جریان الکتریکی، مقاومت الکتریکی، میزان ظرفیت خازنی، تست دیود و اتصال کوتاه را دارا می باشد.
مشخصات فنی بخش اسیلوسکوپ مولتی اسیلوسکوپ قابل حمل فنرسی DST-210
تعداد کانال ورودی آنالوگ : 1 کانال ورودی
بیشینه پهنای باند آنالوگ : 10MHz
سرعت نمونه برداری : 48MSa/s
امپدانس ورودی : 1MΩ
محور افقی (Time Base) : بازه 50nS ~ 20S
محور عمودی (Vertical Sensitivity) : 10mV/div ~ 10V/div
بیشینه ولتاژ قابل اندازه گیری : تا 400V
تایپ های تریگر : Auto, Normal, Single
محاسبه اتوماتیک Max, Min, Avg(Vavg), RMS, VPP, Freq, Period, Duty Cycle
دارای قابلیت ذخیره اسکرین شات و انتقال به کامپیوتر
